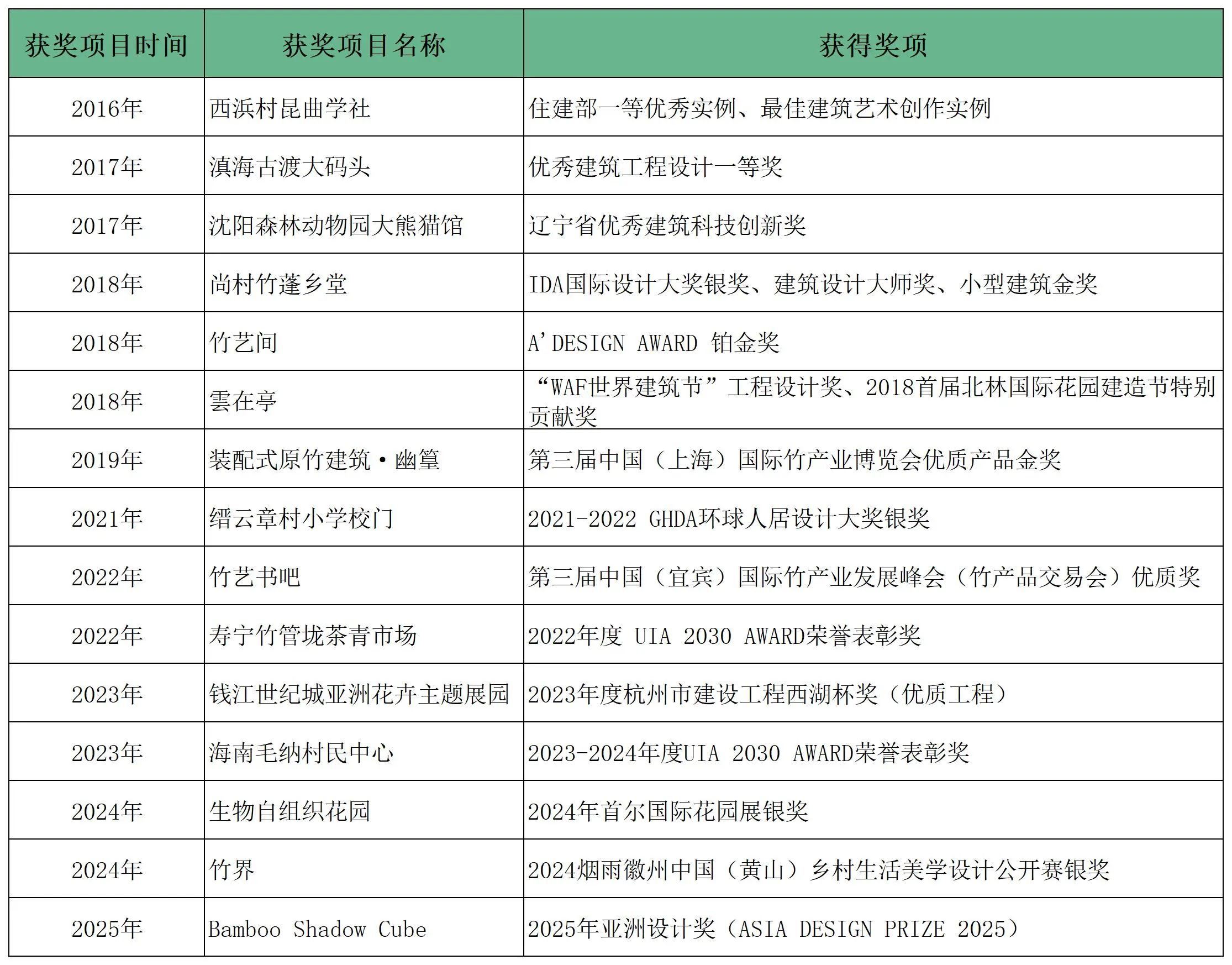

截止2024年底，竹境共获得近20项国际、国内设计大奖，极大的推动了原竹建筑行业的高质量发展！

本期介绍的获奖项目

雲在亭

荣获

“WAF世界建筑节”工程设计奖

2018首届北林国际花园建造节特别贡献奖

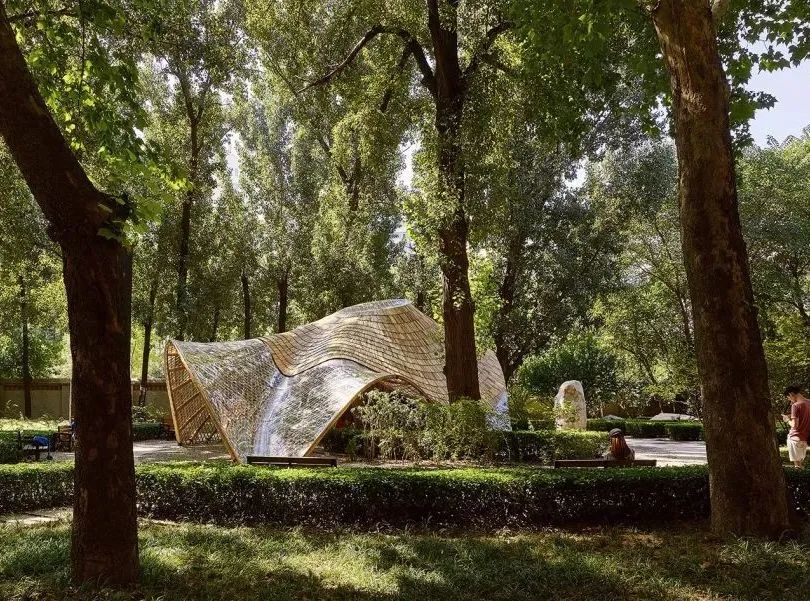

雲在亭位于北京林业大学校园内的一片小树林中，是2018首届北林国际花园节特邀清华大学建筑学院教授、知名建筑师宋晔皓，设计一座以园艺为主题，以原竹为材料的中心展示花园，面积120m²左右的竹构。用于建造节期间的信息发布，活动结束后将为师生们日常休闲、小型聚会等提供一处灵活的户外场所。

基地北侧和西侧面向校园道路，被树林、广场灌木、纪念石刻、休闲座椅环绕形成螺旋形广场，信息亭位于广场中心。

▶柔韧耐弯—竹材的优势特性

相对宽松的周边条件给云在亭提供了很大灵活性，促使设计团队从竹材自身的特性开始考虑。竹材作为植物中最适合用于结构的材料之一，与木材相比具有明显的特点，原竹的抗弯性能和抗拉性能优异，且易弯曲加工，通过与现代竹构工艺的结合，便于在工厂甚至现场进行可控的定型加工，并且定型干燥后放置室外不易变形。

灵活的设计条件，加上竹材适宜弯曲加工的特性，提供了一种自由、轻松同时又具有张力的形态设计的可能性，与校园环境和花园节的氛围契合。

▶风起云扬—逆向生成设计

大风起兮云飞扬，竹亭取风起云扬之意，将原竹建构与现代建筑技术结合，尝试先有概念方案，再利用数字化工具逆向生成结构整体及指导施工的设计方法。

与传统的小模型推敲放样相比，一方面，数字化设计可以贯穿方案到施工落地的整个过程，利用竹材在工厂内的可控预制弯曲定型，到现场进行装配搭建，最终相对准确的实现方案落地；另一方面，经过数学逻辑控制生成的曲面及关键竹梁结构曲线，可以更加符合结构受力和建造规律。

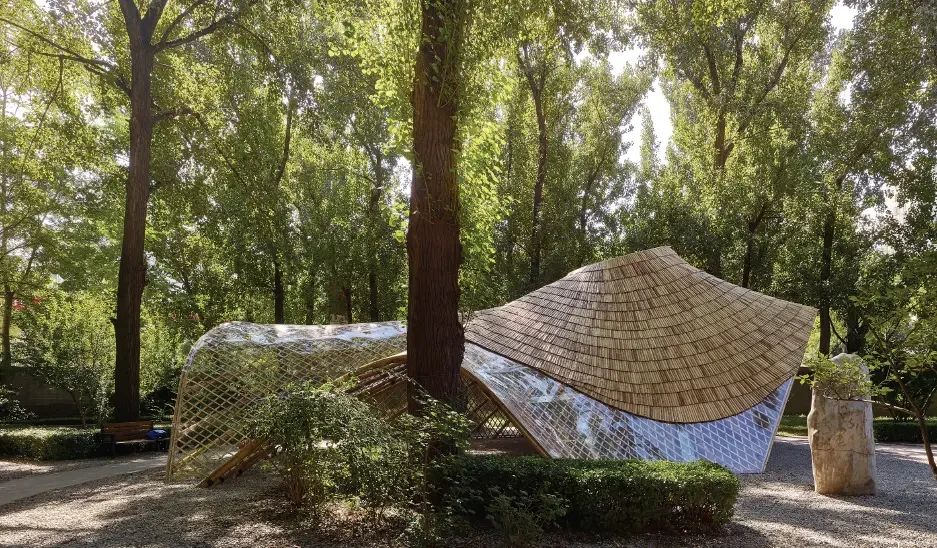

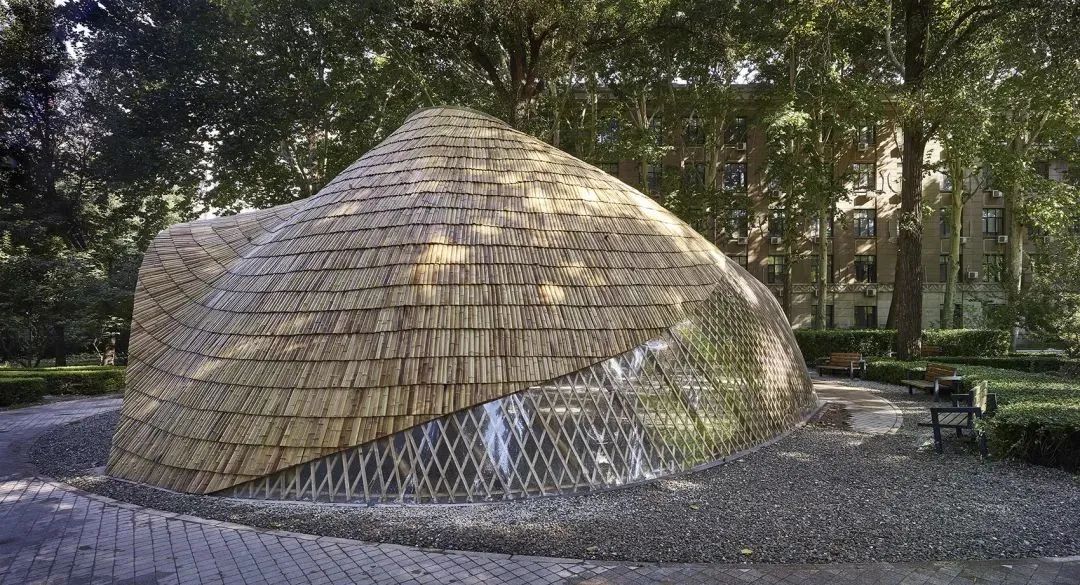

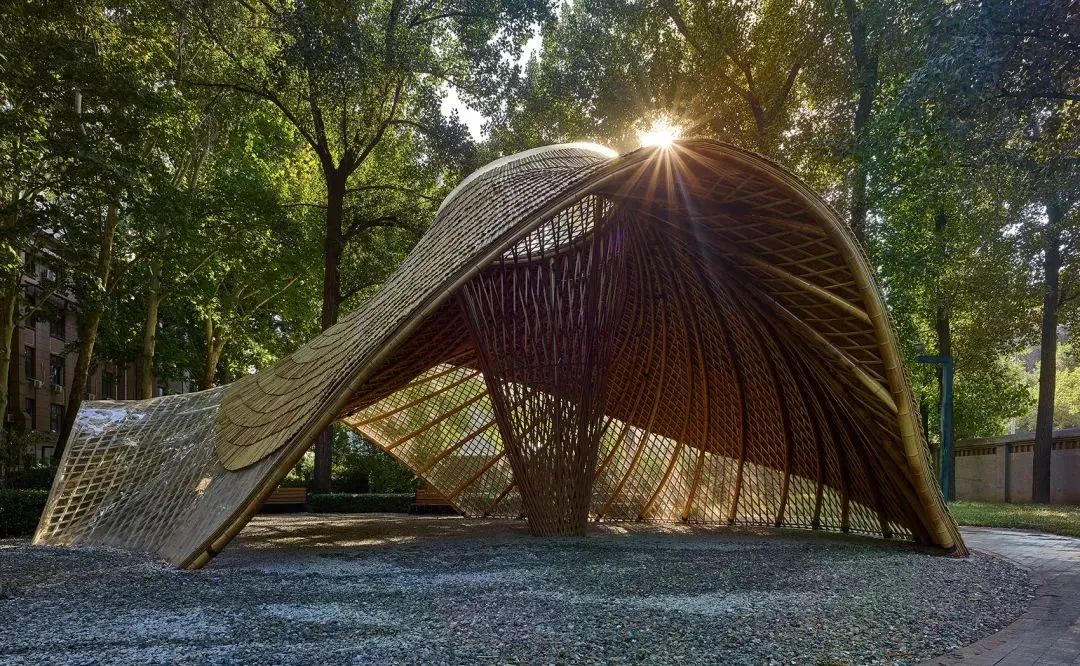

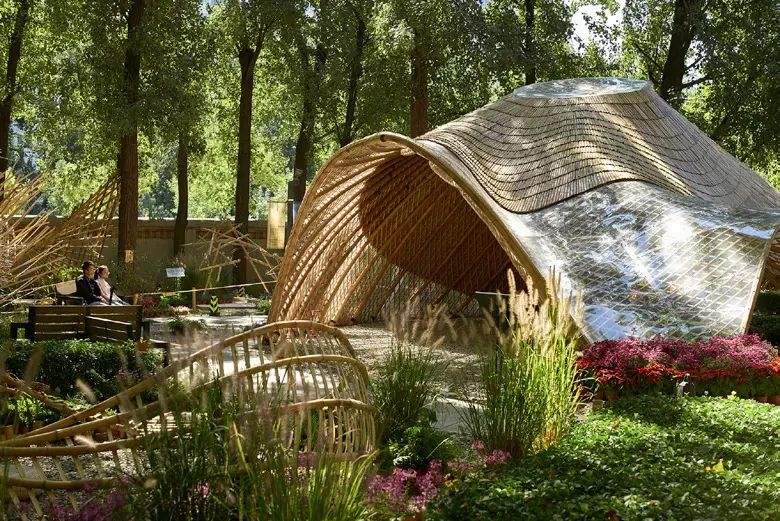

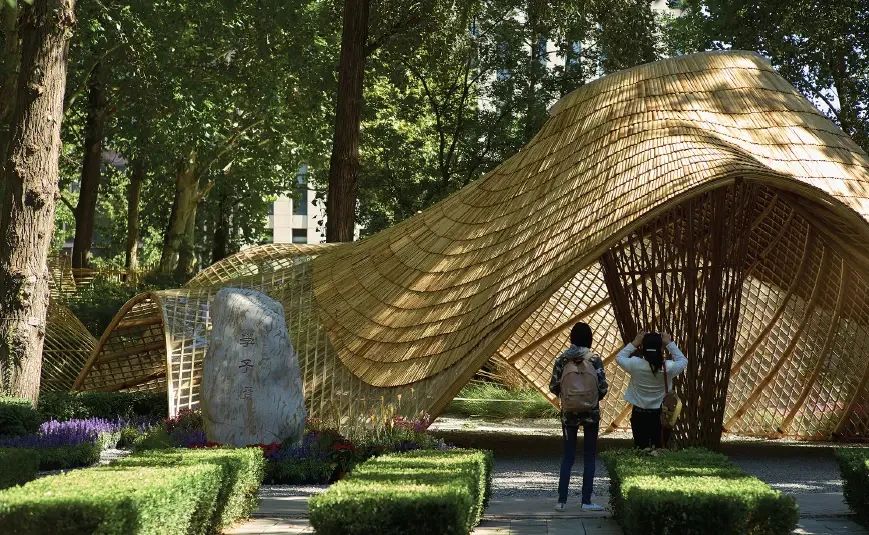

竹亭结合校园主要道路的朝向以及树木、绿篱和纪念石的位置，设计了多处高高低低的曲线形开口，方便人从各个方向自由穿越，原有的部分绿篱保留延续到亭内，顶部升高束起设为圆形采光口，将风、阳光和绿植引入内部，打破遮棚的沉闷感，形成了云卷飞扬的概念方案。

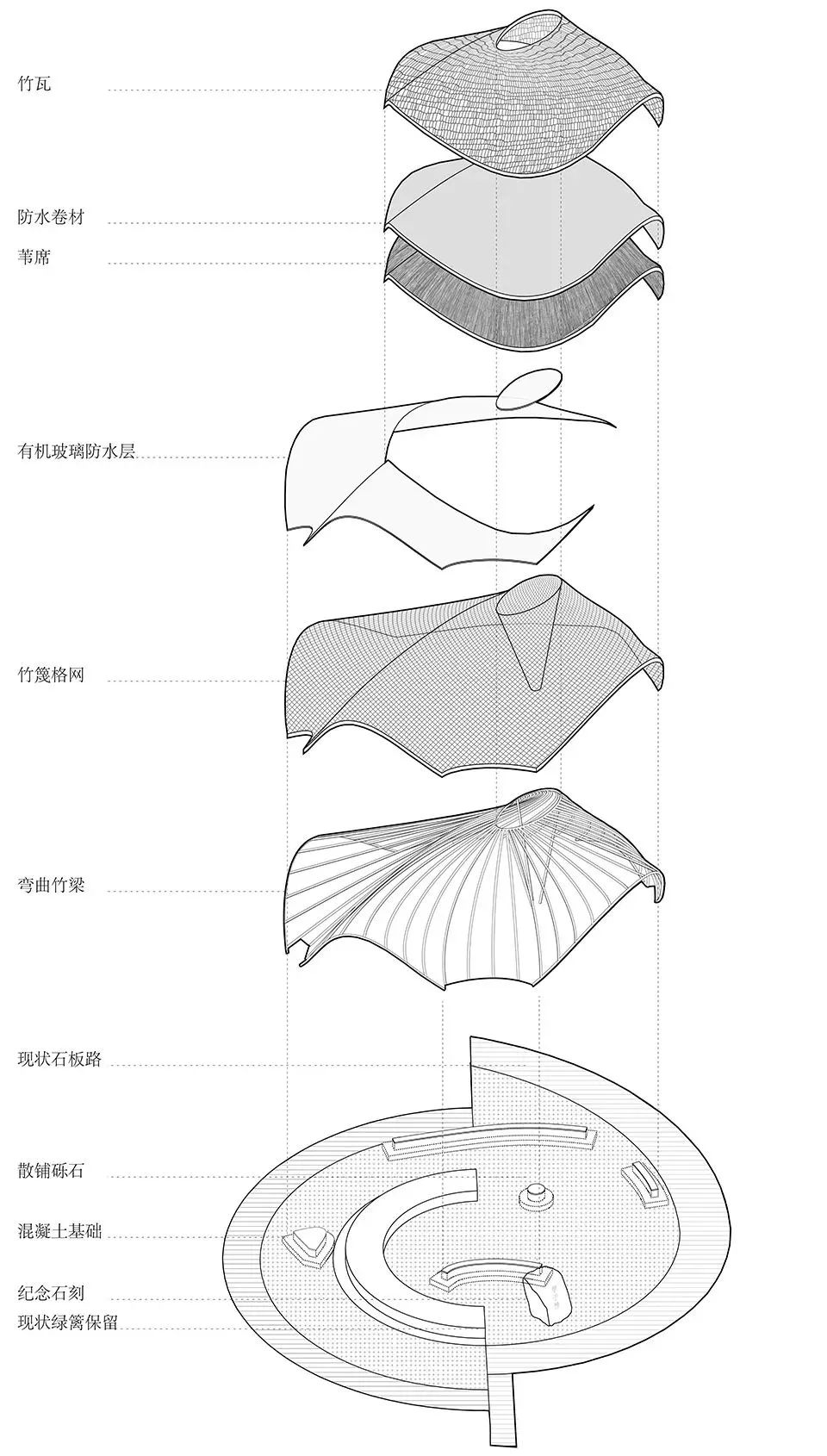

概念方案引入数字模型，与结构工程师及竹构厂家竹境进行建造逻辑梳理后，分步生成关键构件。首先，确定基本曲线的定位和形态，包括各个方向的开口以及顶部的圆洞，据此生成曲面屋顶和中心圆锥筒。

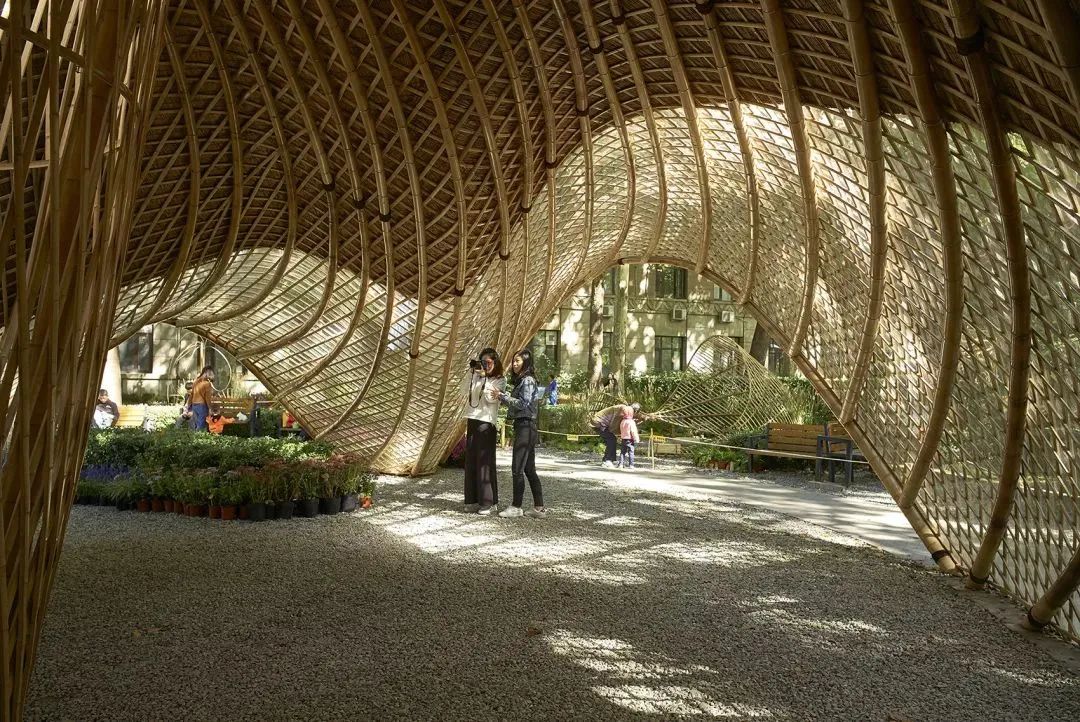

然后，根据经验估算的梁间距，从曲面生成提取所有曲梁，并在曲梁上方附加一层菱形交叉的竹篾网格，将整个屋面结构连成一体。最后，兼顾防雨与采光的需求，采用两种适用于曲屋面的材料，竹瓦和有机玻璃板，进行曲面定位。

▶榫连卯合—结构分析与构造落实

原竹结构的历史由来已久，尤其在盛产竹材的南方，多用于房屋、桥梁等。虽没有明确的结构计算，但是经“竹境”公司和结构工程师的经验估算，依然可以满足建造需求。本次竹亭方案的形体尺寸、结构形式以及构造节点，均与“竹境”、和结构工程师共同推敲完成。

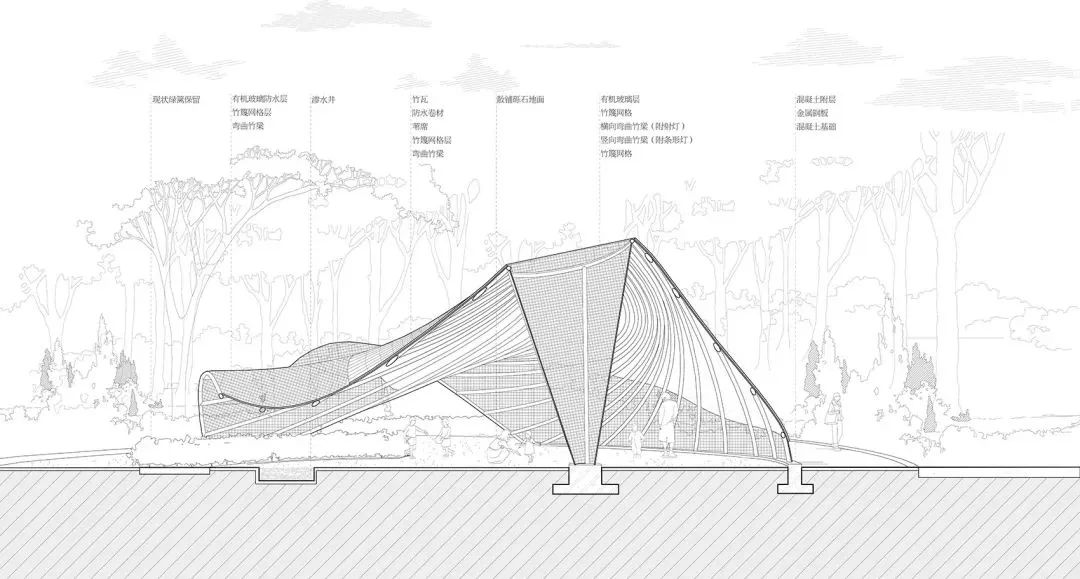

经过数字设计工具提取的竹梁在工厂内预制加工编号，再到现场搭接。竹梁落地处利用金属连接件与现浇混凝土条基础固定，不同方向的竹梁采取通用的传统竹构交接。

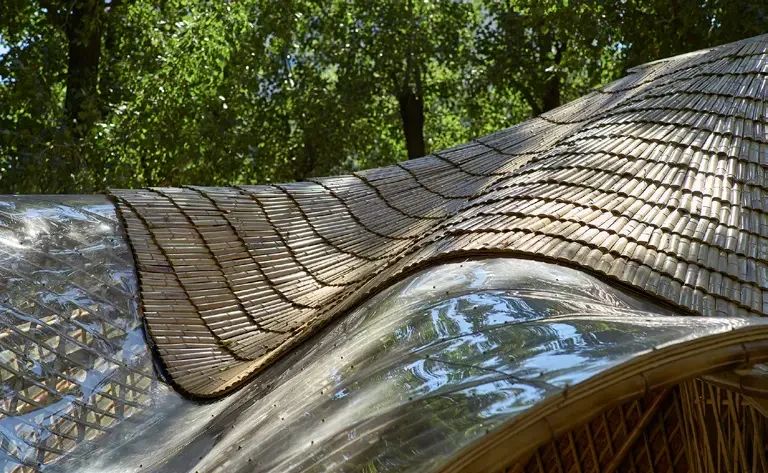

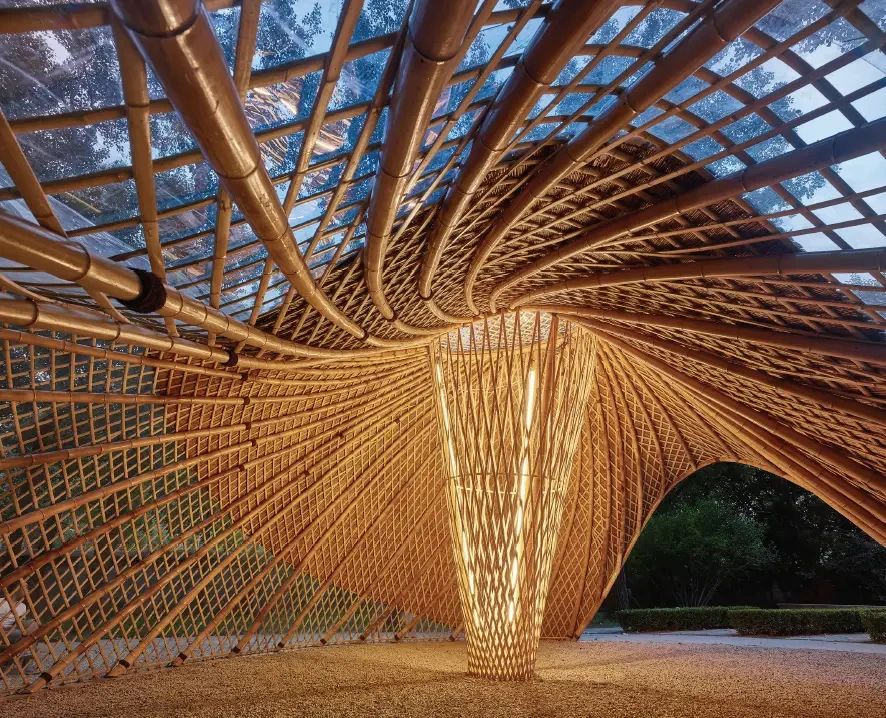

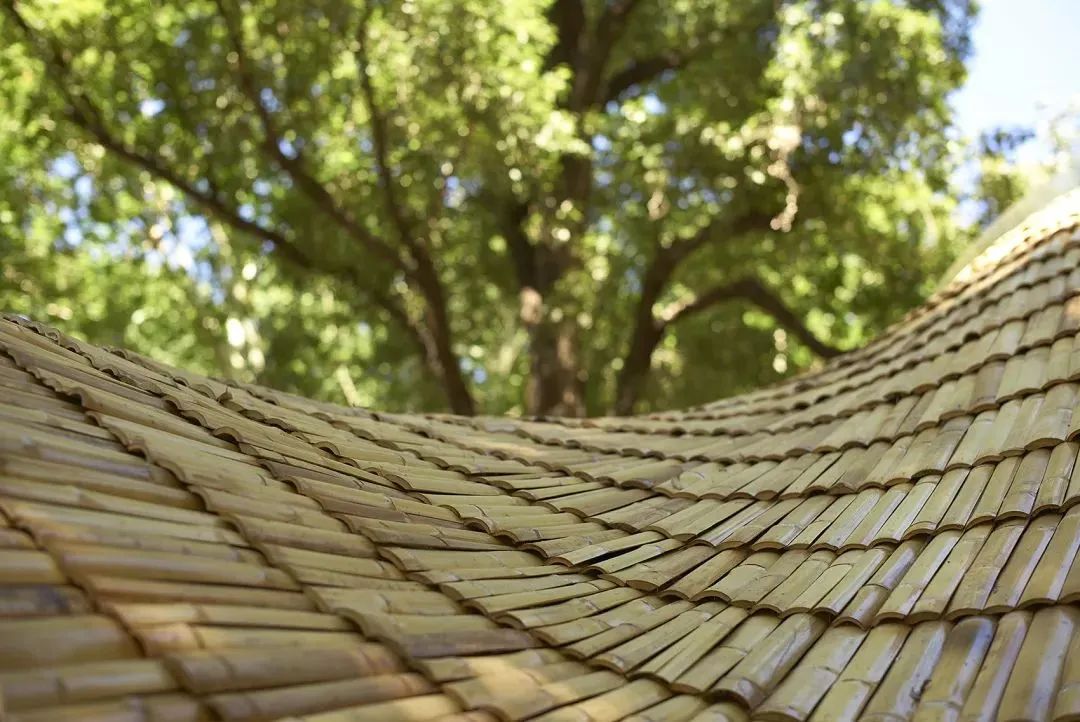

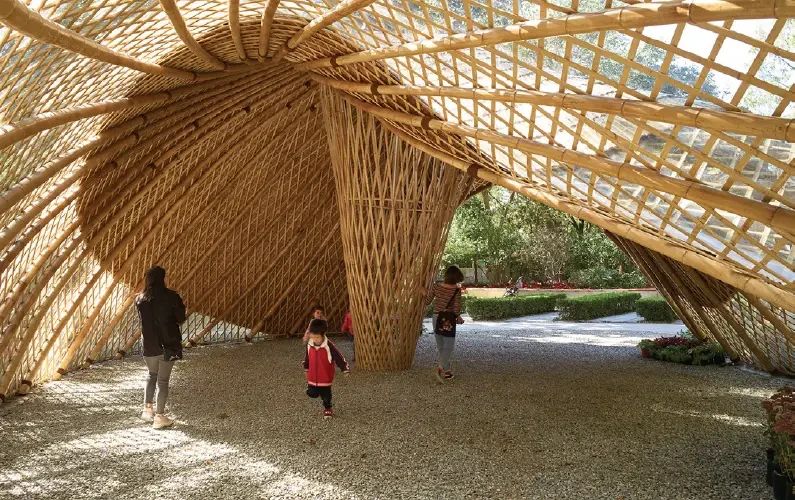

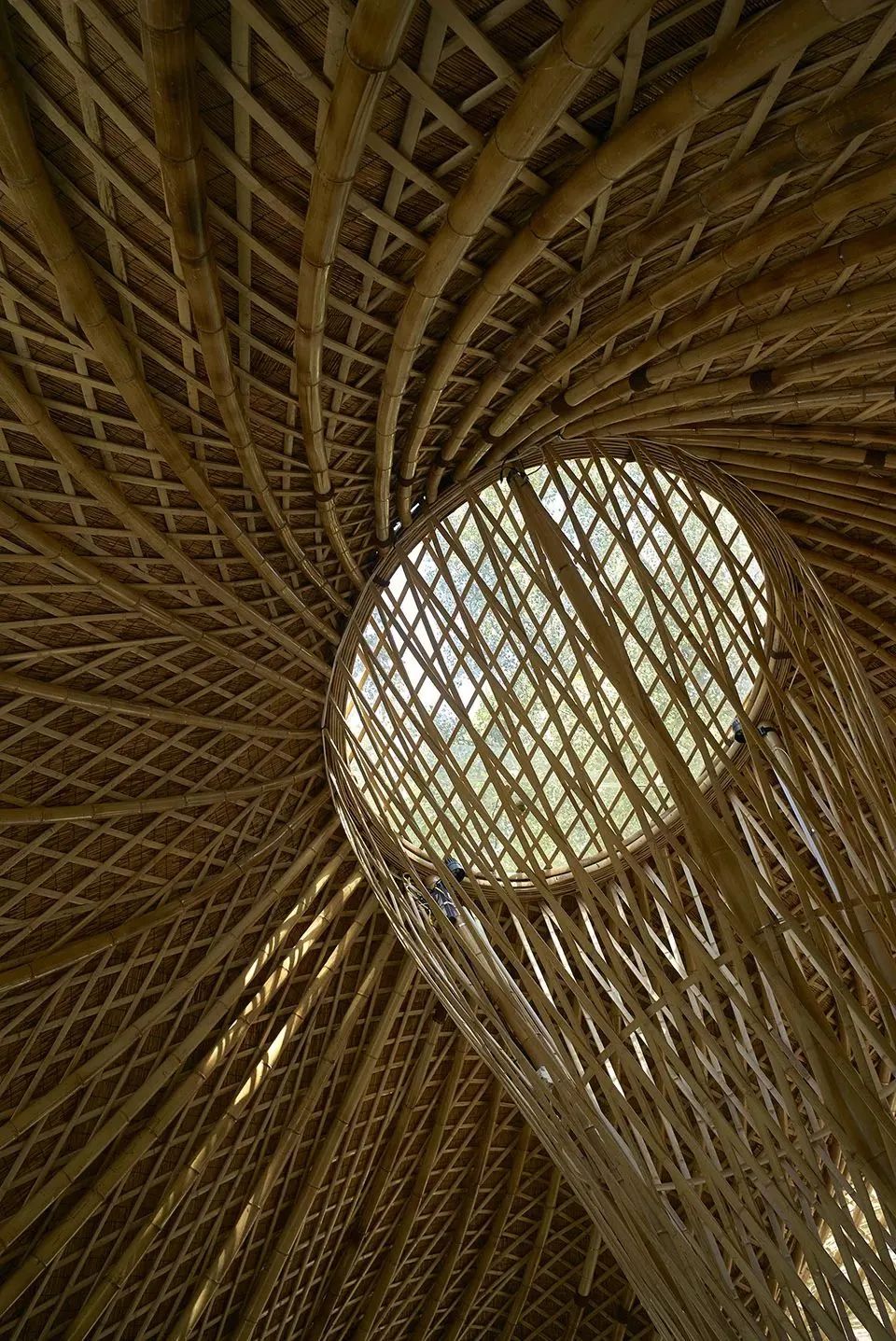

屋面兼顾防雨遮阳和引入阳光的需求，考虑到局部曲形屋面的近人感受，采用了竹瓦和有机玻璃板，竹瓦下方覆盖防水卷材及苇席。中心圆锥筒既作为结构支持，又结合日光和照明，为竹亭夜间使用提供灯光。场地采用，由内而外找坡，外侧局部设卵石渗水坑，避免竹梁基础落地部位积水等等。

原竹工艺与现代工具技术结合的过程中，各种材料和节点的选择也保留了一定的容错度，这与现精准的装配式钢、木结构有所不同，原竹的工厂加工允许一定误差，在现场通过竹篾、竹瓦等进行灵活调整，依然保存了传统的手工艺特征。

通过竹亭的建构逻辑梳理，我们期待不仅仅设计了这一片云，更是与竹构厂家共同尝试了一种适应当下条件的可操作类型方案，风起云动，结合不同的场地条件，灵活进行复制变化应用。

项目信息：

项目名称：雲在亭——北京林业大学花园节信息亭
建筑设计：清华大学建筑学院 SUP素朴建筑工作室
设计团队：宋晔皓、陈晓娟、孙菁芬、解丹、刘梦嘉、褚英男、于昊惟、师劭航
项目地址：北京林业大学
建筑面积：120㎡
原竹工艺深化和施工：安吉竹境竹业科技有限公司
